Łączniki ssawne i tłoczne

Łączniki ssawne

Łączniki ssawne

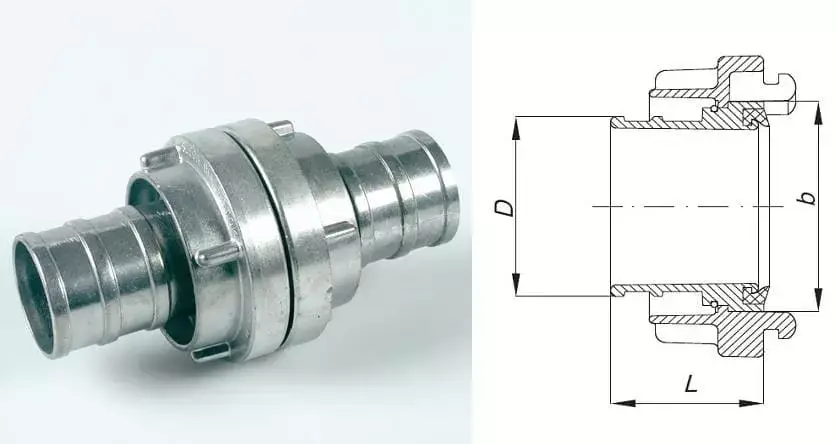

Łącznik ssawny przeznaczony  jest do  połączeń szybkozłącznych odcinków węży ssawnych ze sobą lub łączenia ich z nasadami ssawno-tłocznymi pomp, smoków ssawnych.

Dane techniczne:

  • wg normy PN-91/M-51031
  • Materiały: odlewy aluminiowe ze stopu AK 11 (AlSi 11), uszczelki - guma oraz pierścień oporowy - drut stalowy twardy, ocynkowany.
Rozmiar łącznika Średnica D
(mm)
Rozstaw zaczepów b (mm) Długość L (mm) Szczelność na podciśnienie (MPa) Wytrzymałość zaczepów (MPa)
25 D 25 31 53 1,6 2,5
52 C 38 66 90 0,09 3,5
52 C 45 66 90 0,09 3,5
52 C 52 66 90 0,09 3,5
75 B 75 89 125 0,09 3,5
90 90 133 170 0,09 3,5
100 100 133 170 0,09 3,5
110 A 110 133 170 0,09 3,5
