SA-F
Wąż zbrojony ssawno-tłoczny SA-F
SA-F - wąż spiralny ssawno-tłoczny, wykonany z miękkiego PVC. Zbrojony sztywnym i odpornym na uszkodzenia spiralnym wzmocnieniem z PCV. Charakteryzuje się dużą elastycznością i gładką powierzchnią wewnętrzną. Przezroczystość węża umożliwia stałą kontrolę optyczną materiału przepływającego, przez co łatwo można zauważyć ewentualne zanieczyszczenia. Zgodnie z normą D.M.01.04.85 oraz ich późniejszymi modyfikacjami, nadaje się do kontaktu z żywnością. Spełnia również warunki przepisów E.E.C. 90/128. Wykorzystywany do maszyn, urządzeń przemysłu spożywczego i rolnictwa.
Temperatura pracy: od -10°C do +50°C.
EAN: 8011963705804
Średnica wewnętrzna
(mm) |
Grubość ścianki
(mm) |
Ciśnienie pracy
(MPa) |
Ciśn. rozrywające
(MPa) |
Długość max
(m) |
| 19 |
2,4 |
0,7 |
2,1 |
25 |
| 25 |
2,8 |
0,7 |
2,1 |
25 |
| 30 |
3 |
0,7 |
2,1 |
25 |
| 32 |
3 |
0,7 |
2,1 |
25 |
| 35 |
3,1 |
0,7 |
2,1 |
25 |
| 38 |
3,4 |
0,6 |
1,8 |
25 |
| 40 |
3,5 |
0,6 |
1,8 |
25 |
| 45 |
3,5 |
0,6 |
1,8 |
25 |
| 50 |
3,7 |
0,6 |
1,8 |
25 |
| 60 |
4,1 |
0,6 |
1,8 |
25 |
| 63 |
4,2 |
0,5 |
1,5 |
25 |
| 70 |
4,4 |
0,5 |
1,5 |
25 |
| 76 |
4,5 |
0,5 |
1,5 |
25 |
| 80 |
4,6 |
0,4 |
1,2 |
25 |
| 90 |
5 |
0,4 |
1,2 |
25 |
| 100 |
5,2 |
0,4 |
1,2 |
25 |
| 110 |
5,4 |
0,3 |
1,5 |
25 |
| 120 |
5,4 |
0,3 |
0,9 |
25 |
| 150 |
6,4 |
0,3 |
0,9 |
25 |

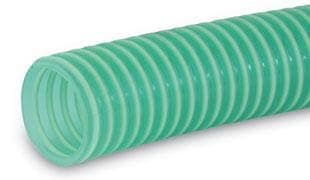

HYDRO
Wąż zbrojony ssawno-tłoczny HYDRO
HYDRO - Wąż ssawno-tłoczny, wykonany ze zmiękczonego PVC o ściance w kolorze zielonym, wzmocniony białą spiralą z twardego PVC, gładki wewnątrz. Typ lekki – przeznaczony do pracy w warunkach, w których wąż jest ułożony na stałe całą długością na podłożu, a podczas pracy występuje stałe ciśnienie i temperatura. Zastosowanie: Do transportu wody pitnej i innych cieczy oraz materiałów stałych.
Zakres temperatur: od −10°C do +55°C
Odporność na podciśnienie: na wężu poddanemu działaniu podciśnienia, w temperaturze 23°C, o wartości 0,065 MPa (ciśnienie absolutne 0,035 MPa) nie powinny wystąpić wklęśnięcia ani pęknięcia.
Średnica wewnętrzna
(mm) |
Grubość ścianki
(mm) |
Ciśnienie pracy (temp. 23℃)
(MPa) |
Długość max
(m) |
| 20 |
3,2 |
0,7 |
30 |
| 25 |
3,3 |
0,7 |
30 |
| 32 |
3,4 |
0,5 |
30 |
| 35 |
3,5 |
0,5 |
30 |
| 38 |
3,5 |
0,5 |
30 |
| 40 |
3,6 |
0,5 |
30 |
| 50 |
4 |
0,5 |
30 |
| 63 |
4,2 |
0,5 |
30 |
| 75 |
4,5 |
0,4 |
30 |
| 80 |
4,8 |
0,4 |
30 |
| 90 |
5,4 |
0,3 |
30 |
| 100 |
5,9 |
0,3 |
30 |
| 110 |
6 |
0,3 |
30 |
| 125 |
6,2 |
0,3 |
30 |
| 150 |
6,6 |
0,25 |
30 |
| 160 |
6,7 |
0,25 |
6 |
| 200 |
7,7 |
0,25 |
6 |

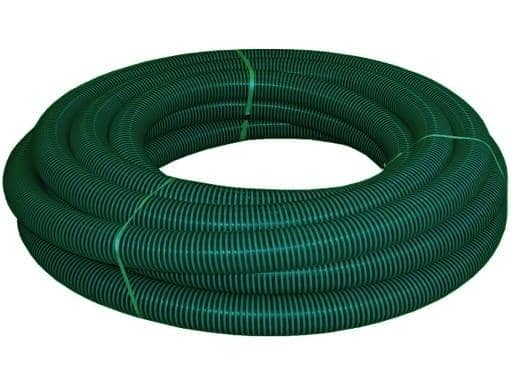

AGRO-S
Wąż zbrojony ssawno-tłoczny AGRO-S
AGRO-S - Wąż ssawno-tłoczny, wykonany ze zmiękczonego PVC o ściance w kolorze zielonym, usztywniony spiralą z twardego PVC, gładki wewnątrz. Typ średni – przeznaczony do pracy w warunkach, w których wąż nie jest narażony na częste zginanie oraz jest zawieszony pionowo na małej wysokości, występują małe zmiany temperatury i łagodne zmiany ciśnienia. Zastosowanie: Do transportu wody słodkiej i morskiej, ścieków, szlamów, rozpuszczalników chemicznych, nawozów sztucznych i naturalnych, materiałów ściernych, środków ochrony roślin i innych.
Zakres temperatur: od −10°C do +55°C
Odporność na podciśnienie: na wężu poddanemu działaniu podciśnienia, w temperaturze 23°C, o wartości 0,065 MPa (ciśnienie absolutne 0,035 MPa) nie powinny wystąpić wklęśnięcia ani pęknięcia.
Średnica wewnętrzna
(mm) |
Grubość ścianki
(mm) |
Ciśnienie pracy (temp. 23℃)
(MPa) |
Długość max
(m) |
| 20 |
3,3 |
0,7 |
30 |
| 25 |
3,7 |
0,7 |
30 |
| 32 |
4,2 |
0,5 |
30 |
| 35 |
4,2 |
0,5 |
30 |
| 38 |
4,2 |
0,5 |
30 |
| 40 |
4,5 |
0,5 |
30 |
| 50 |
4,8 |
0,5 |
30 |
| 63 |
5,4 |
0,5 |
30 |
| 75 |
5,7 |
0,4 |
30 |
| 80 |
6 |
0,4 |
30 |
| 90 |
6,2 |
0,3 |
30 |
| 100 |
6,5 |
0,3 |
30 |
| 110 |
6,7 |
0,3 |
30 |
| 125 |
7,2 |
0,3 |
30 |
| 150 |
8,7 |
0,25 |
30 |
| 160 |
8,7 |
0,25 |
6 |
| 200 |
10 |
0,25 |
6 |
PUR P60
Wąż zbrojony ssawno-tłoczny PUR P60
KONSTRUKCJA:
- pomiedziowana spirala ze stali lanej sprężynowej
- ścianka węża: folia z poliuretanu poliestrowego
- grubość ścianki między spiralami 0,6 mm
ZAKRES TEMPERATURY:
- -40°C do +90°C
- chwilowo do +125°C
ZASTOSOWANIE:
- wąż przesyłowy do materiałów ścierających w obszarach o niebezpieczeństwie pożaru
- obrabiarki do drewna
- centra obróbcze z głowicami sterowanymi numerycznie
- instalacje wyciągowe w przemyśle drzewnym
CHARAKTERYSTYKA:
- zgrzewana folia poliuretanowa
- wzmocniony przez spiralę ze stali sprężynowej
- bardzo elastyczny
- mały promień zagięcia
- wysoka odporność na rozciąganie i rozerwanie
- bardzo lekki, odporny na załamanie
- wysoka odporność na ścieranie
- ściśliwy osiowo
- dobra odporność na rozpuszczalniki, olej i paliwa
- gazoszczelny
- brak zawartości halogenów i plastyfikatorów
- odporny na ozon atmosferyczny
- odporny na promieniowanie UV
- zgodny z RoHS
- odprowadzanie ładunków elektrostatycznych następują poprzez obustronne uziemienie spirali
Średnica wewnętrzna
(mm) |
Ciśnienie pracy
(MPa) |
Podciśnienie
(MPa) |
Promień zagięcia (mm*) |
Długość max
(m) |
| 40 |
0,07 |
0,035 |
25 |
10 |
| 50 |
0,06 |
0,030 |
30 |
10 |
| 60 |
0,05 |
0,025 |
40 |
10 |
| 70 |
0,045 |
0,022 |
45 |
10 |
| 75 |
0,042 |
0,020 |
47 |
10 |
| 80 |
0,040 |
0,015 |
50 |
10 |
| 90 |
0,035 |
0,014 |
58 |
10 |
| 100 |
0,030 |
0,014 |
65 |
10 |
| 110 |
0,027 |
0,013 |
70 |
10 |
| 120 |
0,025 |
0,012 |
75 |
10 |
| 125 |
0,025 |
0,011 |
80 |
10 |
| 130 |
0,025 |
0,010 |
85 |
10 |
| 140 |
0,020 |
0,009 |
92 |
10 |
| 150 |
0,015 |
0,008 |
100 |
10 |
| 160 |
0,015 |
0,008 |
105 |
10 |
| 180 |
0,012 |
0,006 |
120 |
10 |
| 200 |
0,010 |
0,006 |
130 |
10 |
| 225 |
0,008 |
0,005 |
145 |
10 |
| 250 |
0,006 |
0,004 |
165 |
10 |
| 300 |
0,004 |
0,003 |
200 |
10 |
| 315 |
0,003 |
0,002 |
215 |
10 |
| 350 |
0,003 |
0,002 |
235 |
10 |
| 400 |
0,002 |
0,002 |
270 |
10 |
| 450 |
0,001 |
0,001 |
300 |
10 |
| 500 |
0,001 |
0,001 |
350 |
10 |
*Dotyczy wewnętrznej strony kolana węża
